Balken in Holzbalkendecke erstellen

Ich habe eine Holzbalkendecke erstellt, in der die einzelnen Schichten konfiguriert sind. Wie kommen jetzt die Balken in die Decke?

Die Balken werden mit dem Dachstuhlwerkzeug erstellt.

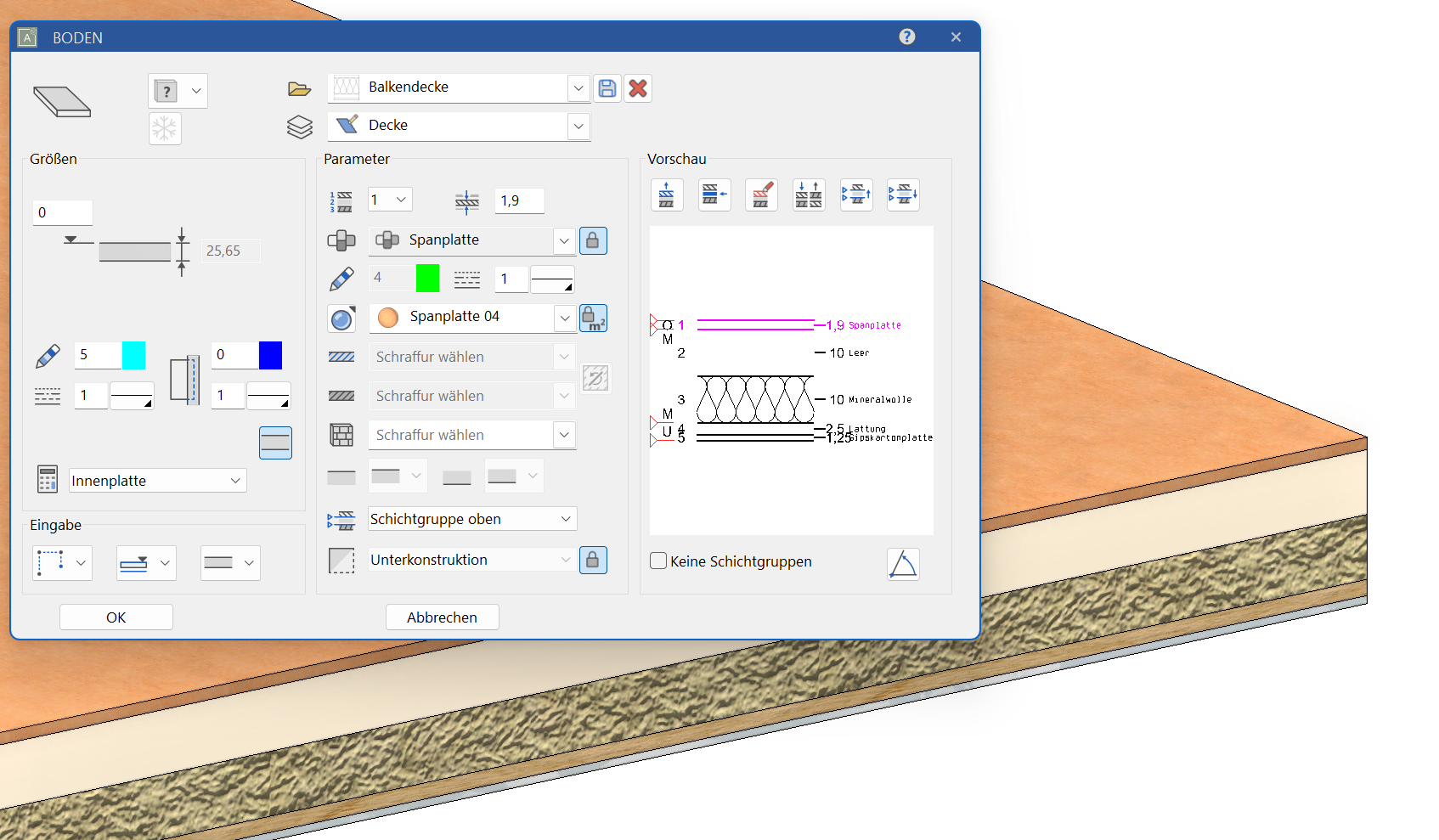

Die konstruierte Holzdecke benötigt eine mittlere Schichtgruppe (in dieser werden die Balken platziert).

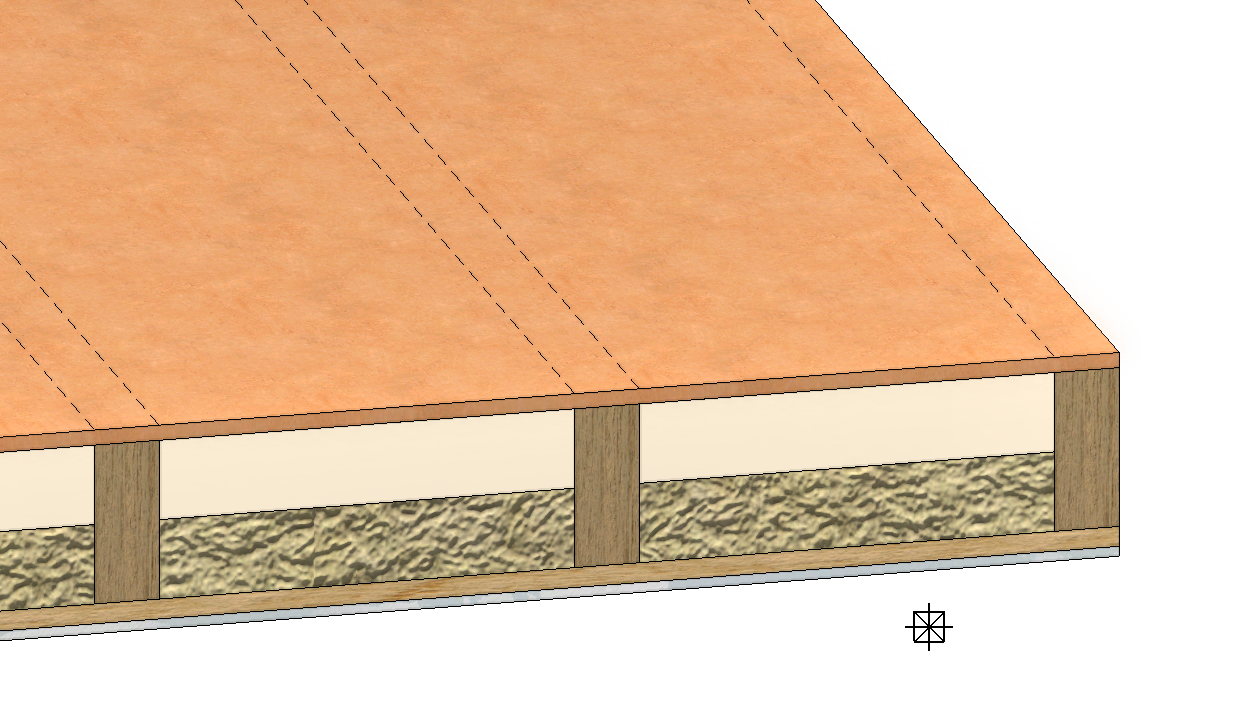

Im Beispiel oben sollen Balken mit einer Höhe von 20 cm platziert werden, ein Teil des Raumes neben den Balken wird gedämmt.

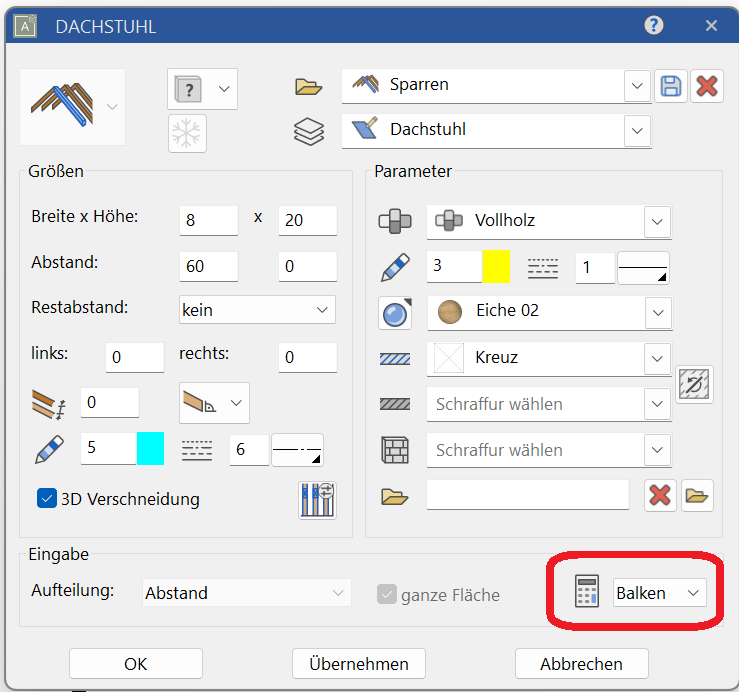

Öffnen Sie das Dachstuhlwerkzeug, wählen Sie die Bauteilart "Sparren" aus und konfigurieren Sie die Parameter für Abmessungen und Abstände. Wichtig: Unten rechts im Dialogfeld schalten Sie um auf "Balken"

Wählen Sie jetzt "Übernehmen" und klicken die Holzdecke mit der linken Maustaste an. Anders als bei der Dachfläche, bei der die Richtung der Sparren immer senkrecht vom First nach unten verläuft, müssen Sie jetzt noch über zwei Punkte (Start- und Endpunktabfrage) die Verlegerichtung der Balken vorgeben.

Dabei müssen die gewählten Punkte nicht einem wirklichen Start- und Endpunkt entsprechen, sondern lediglich zwei Punkte im Verlauf markieren. Die Länge holt sich ELITECAD aus der Deckenkontur.
