Dachaufsicht für mehrere Geschosse erzeugen

⚠️

Beschreibung

Ein Dach erstreckt sich über mehrere Geschosse. Die Plandarstellung der einzelnen Geschosse soll dabei jeweils das Dach von oben in der Schnitthöhe von 1 m darstellen.

💡

Zusatzinfo

Das Dach erzeugt derzeit jeweils nur für das Geschoss in welchem das Dach konstruiert wurde eine entsprechende automatische Plandarstellung. Für weitere Geschosse ist die manuelle Ergänzung notwendig.

✅

Lösung

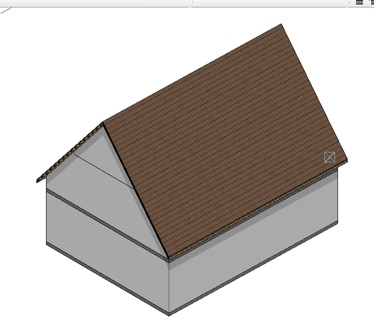

Konstruieren Sie zunächst das Gebäude wie gewohnt, einschl. der benötigten Dachkonstruktion. In unserem Beispiel sitzt das Dach im Obergeschoss (OG) und soll im Dachgeschoss (DG) einen Spitzboden bilden.

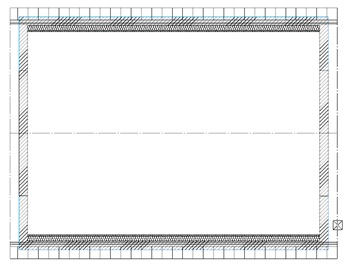

Wenn die Dachschnitthöhe (wie im Standard der Fall) bei 1 m eingestellt ist, ergeben sich daraus z.B. die folgenden Planansichten (Grundrisse) für OG:

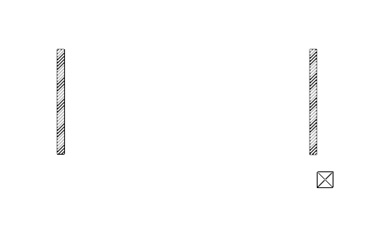

und im DG:

Im DG ist wie oben erwähnt, kein Dach generiert worden.

Schritt 1: Dachaufsicht für DG erzeugen

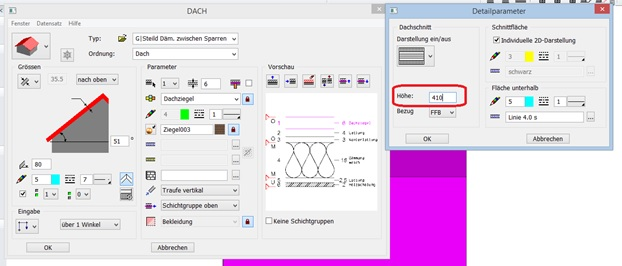

Wechseln Sie zurück ins Modell und öffnen die Parameter für das Dach. Stellen Sie in der Höhe für die Dachschnittdarstellung den gewünschten Wert ein (1 m + Geschosshöhe):

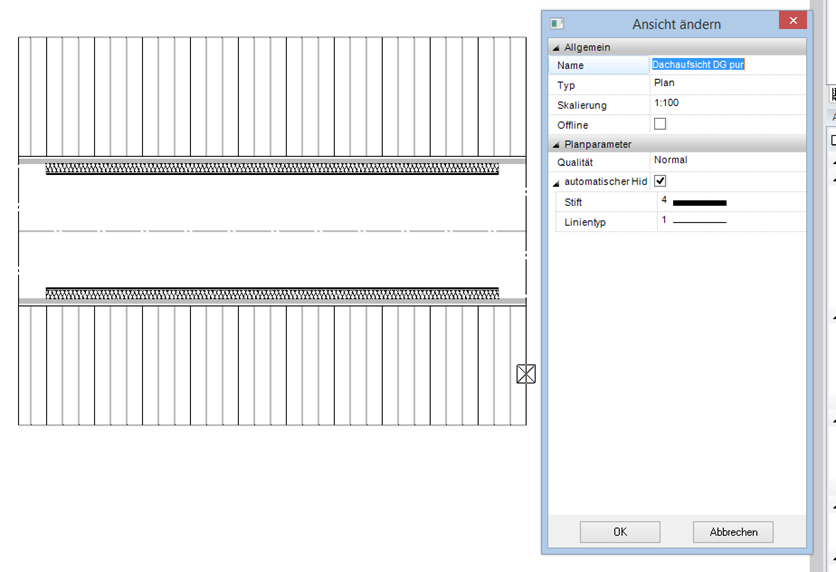

Markieren Sie jetzt das Dach und lassen nur das Dach am Bildschirm aufbauen. Jetzt erzeugen Sie eine neue Planansicht (hier "Draufsicht DG pur").

Schritt 2: Dachaufsicht in Planansicht DG einfügen

Planansichten werden laufend aus dem Modell erzeugt. Stellen wir die Dachschnitthöhe also wieder zurück auf den Standardwert, würde auch diese Ansicht automatisch aktualisiert werden.

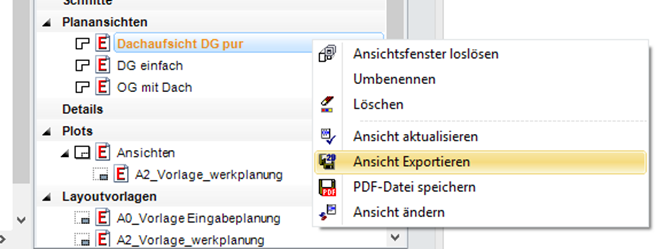

Daher exportieren wir diese Ansicht:

Speichern Sie die Ansicht als externe Datei im Projekt ab.

Wechseln Sie jetzt in die Planansicht zum DG und rufen den Befehl "Einfügen/Positionieren" auf. Wenn Sie die gerade gespeicherte Dachaufsicht ausgewählt haben, können Sie diese im Grundriss des DG platzieren.

💡

Tipp

Beim Einfügen, kann über die Schaltfläche "Referenzpunkt frei wählen"

ein beliebiger Punkt an dem Dach gefangen werden, an dem Sie dieses absetzen möchten:

Schritt 3: Zurücksetzen des Höhenschnitts im Dach

Wie in Schritt 1 markieren Sie im Modell das Dach, öffnen die Parameter und setzen den Wert auf 1 m zurück.

Ergänzung:

Die unter der Dachfläche gestrichelte Darstellung der Wände, wird beim Zurücksetzen auch wieder rückgängig gemacht. Um das exakte Ergebnis zu erhalten, müssen Sie mit dem Wandgrundriss analog wie zur Dachaufsicht verfahren.
